ترانسمیتر فشار (Pressure Transmitter) چیست؟ – راهنمای خرید سنسور فشار

ترانسمیتر فشار یکی از ابزارهای حیاتی در ابزار دقیق صنعتی است که برای اندازه‌گیری فشار گازها و مایعات استفاده می‌شود. این دستگاه نیروی فشار سیال را به سیگنال الکتریکی استاندارد تبدیل کرده و در صنایع مختلف مانند نفت، گاز، پتروشیمی، خودروسازی، پزشکی و هیدرولیک کاربرد دارد. انتخاب سنسور مناسب بسیار مهم است، زیرا استفاده از سنسور نامناسب می‌تواند به خطاهای اندازه‌گیری یا خسارات جدی منجر شود. در ادامه انواع سنسورها، نحوه عملکرد، فاکتورهای انتخاب، فناوری‌های جدید و مقایسه برندهای مختلف بررسی می‌شود تا راهنمای کاملی برای خرید ترانسمیتر فشار مناسب فراهم گردد.

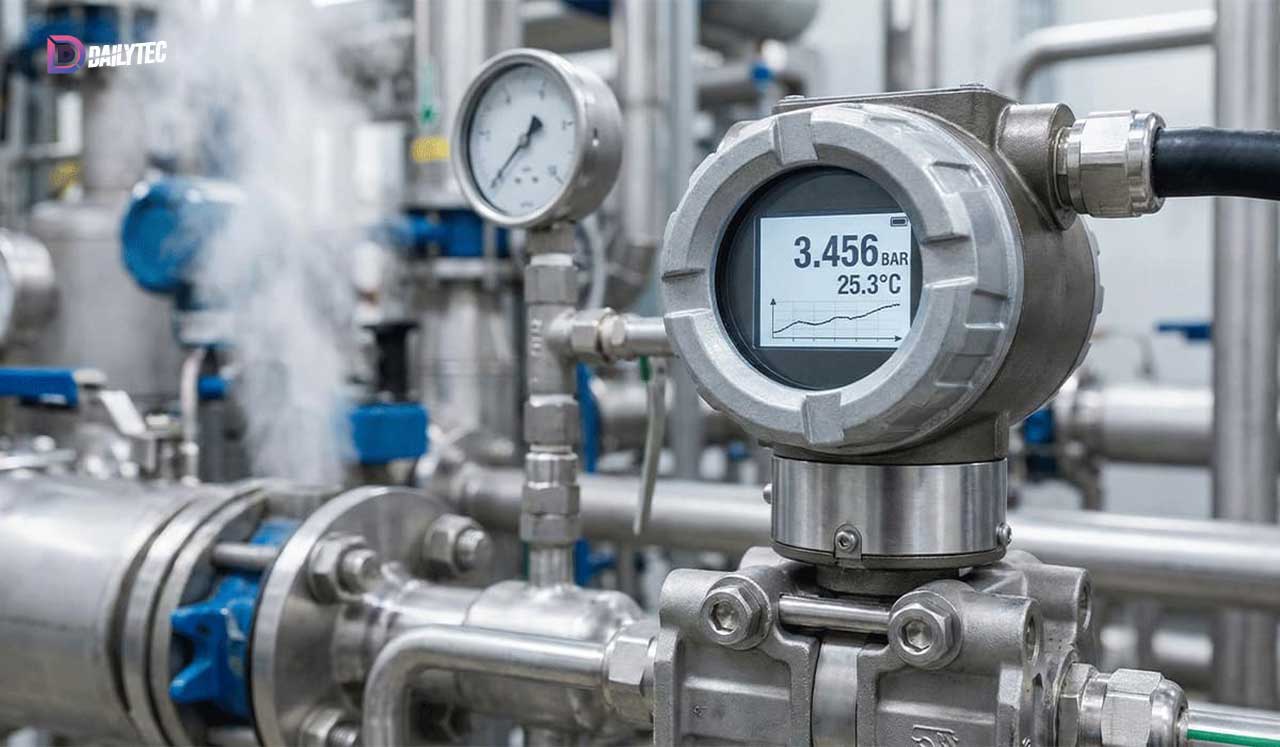

ترانسمیتر فشار چگونه کار می‌کند؟

ترانسمیتر فشار یکی از تجهیزات حیاتی در سیستم‌های کنترل صنعتی است که برای اندازه‌گیری و انتقال دقیق فشار سیالات (مایعات یا گازها) به کار می‌رود. این دستگاه در فرآیندهای مختلف صنعتی مانند نیروگاه‌ها، پالایشگاه‌ها، صنایع غذایی و دارویی نقش کلیدی در مانیتورینگ و کنترل فشار دارد و به بهینه‌سازی عملکرد سیستم و جلوگیری از حوادث کمک می‌کند. ترانسمیتر فشار معمولاً روی مخازن یا لوله‌ها نصب شده و فشار سیال را به صورت لحظه‌ای اندازه‌گیری و به اتاق کنترل گزارش می‌دهد. این ابزار امکان پایش از راه دور و ثبت داده‌های فشار را نیز فراهم می‌آورد. حال که متوجه شدیم سنسور ترانسمیتر فشار چیست در ادامه عملکرد آن را بررسی خواهیم کرد.

اساس عملکرد ترانسمیتر فشار

ترانسمیتر فشار در اصل از سه بخش اصلی تشکیل شده است:

• سنسور اولیه (Element Sensor): المانی است که فشار وارد‌شده از سوی سیال را مستقیماً حس می‌کند. رایج‌ترین نوع سنسورهای اولیه در ترانسمیترها، المان‌های پیزومقاومتی (استرین گیج) یا خازنی هستند که با اعمال فشار، تغییر مکانیکی یا الکتریکی مشخصی در ساختارشان رخ می‌دهد و متناسب با مقدار فشار تغییر می‌کنند.
• مبدل (Transducer): مبدل تغییرات فیزیکیِ حس‌شده توسط سنسور اولیه را به یک سیگنال الکتریکی اولیه (معمولاً یک ولتاژ یا جریان ضعیف) تبدیل می‌کند. این سیگنال خام و کم‌بسامد است و برای استفاده مستقیم در سیستم‌های کنترلی مناسب نیست، بنابراین نیاز به تقویت و پردازش دارد.
• مدار پردازش و انتقال سیگنال: سیگنال الکتریکی حاصل از مبدل در مرحله بعد توسط مدار الکترونیکی تقویت، فیلتر و به یک سیگنال خروجی استاندارد صنعتی تبدیل می‌شود. معمول‌ترین نوع سیگنال خروجی ترانسمیتر فشار، جریان ۴-۲۰ میلی‌آمپر یا ولتاژ ۰-۱۰ ولت DC است که سازگاری بالایی با تجهیزات کنترلی دارد. در مدل‌های پیشرفته‌تر دیجیتال، سیگنال می‌تواند بر بستر پروتکل‌هایی مانند HART یا Modbus نیز ارسال شود که امکان کالیبراسیون و تنظیمات از راه دور را فراهم می‌کند.

مکانیزم‌های تشخیص فشار در ترانسمیترها

ترانسمیترهای فشار ممکن است از تکنولوژی‌های حسگر مختلفی برای تشخیص و اندازه‌گیری فشار استفاده کنند:

• پیزومقاومتی (Piezoresistive): در این فناوری از کرنش‌سنج‌ها (استرین گیج‌ها) استفاده می‌شود که روی دیافراگم نصب شده‌اند. تغییر فشار باعث تغییر مقاومت کرنش‌سنج و تبدیل آن به سیگنال ولتاژ توسط مدار پل وتستون می‌شود. این تکنیک در ترانسمیترهای فشار صنعتی قلمی کاربرد دارد و بازه فشار وسیعی را با دقت خوب پوشش می‌دهد. کاربرد: صنایع فرآیندی، هیدرولیک و پنوماتیک، خودرو.
• خازنی (Capacitive): در این سنسورها، یک خازن با صفحات موازی تشکیل می‌شود که با تغییر فشار و جابه‌جایی دیافراگم، ظرفیت خازن تغییر می‌کند. این سنسورها دقت بالایی در فشارهای پایین دارند و در شرایط صنعتی پایدار هستند. کاربرد: صنایع هوافضا، تجهیزات پزشکی حساس، اندازه‌گیری اختلاف فشارهای بسیار پایین.
• القایی متغیر (Inductive/LVDT): این سنسورها از سیم‌پیچ و هسته فرومغناطیس متحرک استفاده می‌کنند. تغییرات در حرکت هسته باعث تغییر اندوکتانس سیم‌پیچ و تبدیل آن به سیگنال الکتریکی می‌شود. بیشتر در سنسورهای اختلاف فشار قدیمی و مدل‌های خاص کاربرد دارد.
• اپتیکال (نوری) یا فیبر نوری: در این فناوری از تغییرات ویژگی نور (مانند شدت یا طول موج بازتابی) برای اندازه‌گیری فشار استفاده می‌شود. تغییر فشار باعث تغییر سیگنال نوری می‌شود. کاربرد: محیط‌های حساس به نویز الکتریکی یا شرایط خاص (مانند MRI، معادن گازی، یا دمای بسیار بالا).

انواع ترانسمیتر فشار صنعتی

سنسورهای فشار بسته به طراحی و فناوری ساخت، انواع مختلفی دارند. در یک دسته‌بندی کلی، می‌توان ترانسمیترهای فشار را بر اساس مبنای فشار مرجع و تکنولوژی حسگر تقسیم‌بندی کرد. همچنین برخی مدل‌ها بر اساس شکل ظاهری و امکانات ویژه طبقه‌بندی می‌شوند. در ادامه انواع مختلف را بررسی می‌کنیم:

دسته‌بندی بر اساس فناوری اندازه‌گیری

ترانسمیتر فشار مکانیکی (آنالوگ عقربه‌ای)

سنسورهای فشار مکانیکی ساده‌ترین نوع سنسورها هستند که بدون نیاز به برق، تغییر فشار را به صورت مکانیکی نشان می‌دهند. نمونه‌ی رایج آن گیج‌های عقربه‌ای مثل لوله بوردون هستند که فشار را با حرکت لوله فلزی تحت فشار نشان می‌دهند. مانومترها هم از ستون مایع برای اندازه‌گیری فشار استفاده می‌کنند. این حسگرها برای کاربردهای ساده یا کالیبراسیون‌های آزمایشگاهی به کار می‌روند و دقت کمتری دارند.

ترانسمیتر فشار الکترونیکی

امروزه رایج‌ترین نوع سنسور فشار در صنعت، سنسورهای الکترونیکی هستند که تغییرات فشار را به سیگنال الکتریکی تبدیل می‌کنند. بخش حسگر این دستگاه‌ها معمولاً یک المان مبدل (ترانسدیوسر) است که خاصیت الکتریکی آن (مقاومت، ظرفیت یا ولتاژ) با تغییر فشار عوض می‌شود و مدار الکترونیکی همراه، این تغییرات را تقویت کرده و به خروجی قابل استفاده (استاندارد) تبدیل می‌نماید. مهم‌ترین فناوری‌های سنجش فشار الکترونیکی عبارت‌اند از:

• سنسور فشار مقاومتی (پیزومقاومتی): متداول‌ترین تکنولوژی در سنجش فشار الکترونیکی است. تغییر فشار باعث تغییر مقاومت کرنش‌سنج متصل به دیافراگم می‌شود که از طریق پل وتستون به سیگنال ولتاژ ضعیف تبدیل و تقویت می‌شود. این سنسورها در اندازه‌گیری فشار هیدرولیک و پنوماتیک، سنسور فشار روغن موتور و کنترل فشار مخازن استفاده می‌شوند.
• سنسور فشار خازنی: این سنسورها از یک دیافراگم متحرک و صفحه ثابت برای تغییر ظرفیت خازن استفاده می‌کنند. دقت و رزولوشن بالایی در فشارهای پایین دارند و در سیستم‌های هوافضا، تجهیزات پزشکی حساس و ابزار دقیق آزمایشگاهی کاربرد دارند.
• سنسور فشار پیزوالکتریک: این سنسورها از مواد پیزوالکتریک برای تبدیل فشار به بار الکتریکی استفاده می‌کنند. برای اندازه‌گیری فشارهای دینامیک و ضربه‌ای مناسب هستند و در تست انفجار، اندازه‌گیری پالس‌های فشار در موتور جت و تجهیزات صوت‌شناسی کاربرد دارند.
• سنسور فشار MEMS: این سنسورها بر اساس فناوری سیستم‌های میکروالکترومکانیکی (MEMS) طراحی شده و بسیار کوچک هستند. به دلیل سرعت پاسخ بالا و هزینه تولید پایین، در صنایع خودرو، تلفن‌های هوشمند، تجهیزات پزشکی پرتابل و ابزارهای اینترنت اشیا به‌طور گسترده‌ای استفاده می‌شوند.

دسته‌بندی بر اساس نوع فشار مرجع

ترانسمیتر فشار بر اساس اینکه فشار را نسبت به چه مرجعی می‌سنجد به چند دسته تقسیم می‌شود:

• سنسور فشار گیج یا نسبی (Gauge Pressure): فشاری را اندازه می‌گیرد که نسبت به فشار محیط (اتمسفر محلی) سنجیده می‌شود. در این نوع سنسور، یک سمت المان حسگر به مجرای فشار فرآیند و سمت دیگر آن به هوای محیط راه دارد. بنابراین خروجی سنسور در واقع تفاوت فشار سیال با فشار جو را نشان می‌دهد. فشار گیج در شرایط عادی در سطح دریا ۰ نشان داده می‌شود (چون فشار سیال نسبت به ۱ اتمسفر سنجیده می‌شود).
• سنسور فشار مطلق (Absolute Pressure): فشاری را نسبت به خلأ کامل (فشار صفر مطلق) اندازه‌گیری می‌کند. در این نوع، کالیبراسیون سنسور طوری است که خروجی آن در خلأ کامل صفر تنظیم شده و همیشه فشار واقعی نسبت به صفر مطلق را نشان می‌دهد. این سنسورها یک محفظه داخلی خلأ به عنوان مرجع دارند.
• سنسور فشار تفاضلی یا اختلاف فشار (Differential Pressure): اختلاف فشار بین دو نقطه مجزا را اندازه می‌گیرد. این ترانسمیترها دارای دو پورت ورودی فشار هستند و در واقع فشار پورت کم را از فشار پورت پر تفریق کرده و نتیجه (ΔP) را به عنوان خروجی می‌دهند.

ترانسمیتر فشار تفاضلی (DP-Transmitter)

ترانسمیتر اختلاف فشار ابزار مهمی برای اندازه‌گیری دقیق اختلاف فشار بین دو نقطه در سیستم‌های سیالی است. این دستگاه داده‌ها را به سیگنال الکتریکی تبدیل کرده و در کنترل فرآیندها، سنجش جریان، اندازه‌گیری سطح مخازن و نظارت بر عملکرد فیلترها کاربرد دارد. دقت بالا و قابلیت اطمینان آن‌ها در شرایط صنعتی سخت، این ترانسمیترها را در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و نیروگاه‌ها محبوب کرده است. معمولاً برای سطح‌سنجی مخازن تحت فشار و دبی‌سنجی سیالات استفاده می‌شود.

انواع ترانسمیتر فشار بر اساس طراحی و ویژگی‌های خاص

• ترانسمیتر فشار قلمی: سنسوری جمع‌وجور و اقتصادی که برای اندازه‌گیری فشار مایعات و گازها استفاده می‌شود. این ترانسمیترها معمولاً خروجی ۴-۲۰ میلی‌آمپر یا ۰-۱۰ ولت دارند و برای فضاهای محدود مناسب‌اند.
• ترانسمیتر فشار صنعتی (اسمارت): مدل‌های پیشرفته با قابلیت تنظیم و کالیبراسیون، مناسب برای محیط‌های صنعتی سخت. این ترانسمیترها اغلب دارای نمایشگر دیجیتال و پشتیبانی از پروتکل‌های هوشمند مانند HART هستند.
• ترانسمیتر فشار دیافراگمی: دارای دیافراگم نازک برای جلوگیری از تماس سیال با اجزای داخلی سنسور. این مدل برای سیالات خورنده، چسبناک یا دارای ذرات معلق مناسب است و در صنایع غذایی، دارویی و شیمیایی کاربرد دارد.
• ترانسمیتر فشار دیجیتال: سیگنال فشار را به صورت داده‌های دیجیتال ارائه می‌دهد. این ترانسمیترها معمولاً دارای نمایشگر دیجیتال و قابلیت اتصال به سیستم‌های کنترل دیجیتال مانند Modbus RTU هستند.
• ترانسمیتر فشار آنالوگ: سنسوری با سیگنال آنالوگ پیوسته (۴-۲۰ میلی‌آمپر یا ۰-۱۰ ولت) که برای محیط‌های پرنویز و سیستم‌های کنترلی ساده مناسب است. این مدل مزایای زیادی از جمله قیمت پایین و سادگی در نصب دارد.

در جدول زیر تفاوت‌های کلیدی ترانسمیتر فشار آنالوگ و دیجیتال مقایسه شده است:

• ترانسمیتر فشار ضد انفجار (Explosion-Proof): این ترانسمیترها برای محیط‌های دارای گازهای قابل اشتعال یا بخارات خطرناک طراحی شده‌اند. بدنه مقاوم و کاملاً آب‌بندی‌شده آن‌ها از انتقال جرقه یا حرارت به محیط جلوگیری می‌کند. این سنسورها در پالایشگاه‌ها، سکوهای نفت و گاز و سایر محیط‌های مستعد انفجار استفاده می‌شوند.
• ترانسمیتر فشار ضدآب و غوطه‌ور (Submersible/Waterproof): این ترانسمیترها دارای بدنه آب‌بندی‌شده و مقاوم در برابر نفوذ آب هستند و برای محیط‌های مرطوب یا غوطه‌ور در مایعات مناسبند. کاربردهای آن‌ها شامل چاه‌های آب، مخازن زیرزمینی و سیستم‌های تصفیه آب است.
• ترانسمیتر فشار دما بالا (High-Temp Pressure Transmitter): این ترانسمیترها برای محیط‌هایی با دماهای بالا طراحی شده‌اند و معمولاً از دیافراگم‌های مقاوم در برابر حرارت برای محافظت در برابر حرارت‌های شدید استفاده می‌کنند. کاربرد آن‌ها در صنایع فولاد، سیمان، شیشه و فرآیندهای شیمیایی با دمای بالا است.
• ترانسمیتر فشار دقت بالا (High-Precision): این ترانسمیترها برای اندازه‌گیری‌های دقیق در فرآیندهایی که تغییرات کوچک فشار اهمیت دارند، طراحی شده‌اند. آن‌ها دارای دقت بالا و پایداری طولانی‌مدت هستند و در صنایع دارویی، آزمایشگاه‌ها و تست‌ بنچ‌ها کاربرد دارند.

توجه: علاوه بر ترانسمیترهای فشار، پرشر سوئیچ و گیج فشار دیجیتال نیز برای استفاده‌های خاص وجود دارند. پرشر سوئیچ برای قطع و وصل مدار بر اساس فشار مشخص، و گیج فشار دیجیتال برای نمایش محلی فشار استفاده می‌شود.

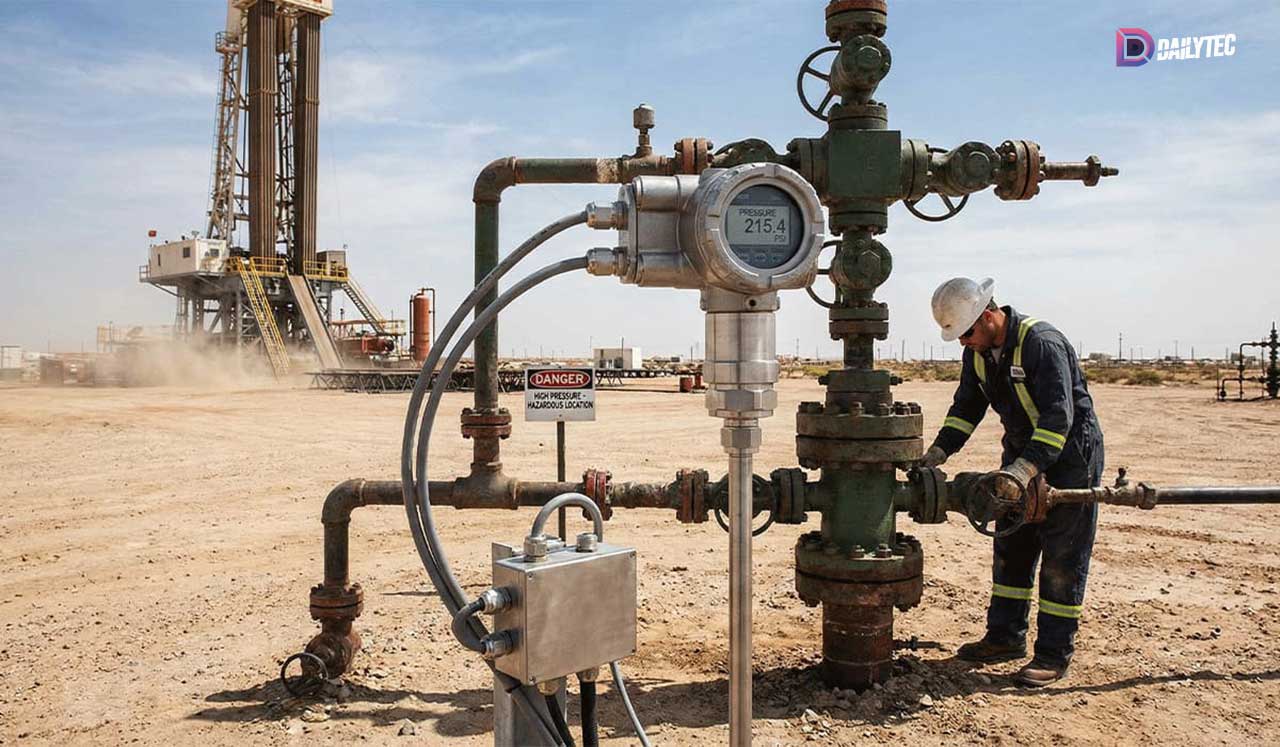

کاربردهای ترانسمیتر فشار در صنعت

هر جا نیاز به اندازه‌گیری یا کنترل فشار باشد، ترانسمیترهای فشار حضور دارند. از سنجش فشار سیالات در مخازن و خطوط لوله گرفته تا مانیتورینگ فشار خون بیمار، از اندازه‌گیری عمق آب تا کنترل فشار تایر خودرو – همه و همه توسط انواع سنسورهای فشار انجام می‌شود. به عنوان نمونه، با اندازه‌گیری فشار قبل و بعد از یک فیلتر می‌توان گرفتگی آن را تشخیص داد؛ با اندازه‌گیری اختلاف فشار دو سر یک اوریفیس پلیت در یک لوله می‌توان دبی جریان را محاسبه کرد؛ و با اندازه‌گیری فشار ته یک مخزن می‌توان ارتفاع مایع را بر اساس قانون هیدرواستاتیک به دست آورد. در ادامه برخی از مهم‌ترین کاربردهای ترانسمیتر فشار را مرور می‌کنیم:

1. سنجش فشار سیالات: اندازه‌گیری فشار انواع سیالات تراکم‌ناپذیر (مایعات) یا تراکم‌پذیر (گازها) در مخازن، راکتورها، بویلرها و خطوط لوله. (مثال: کنترل فشار خط گاز شهری، فشار دیگ بخار، فشار مخزن سوخت)
2. اندازه‌گیری سطح مایعات در مخازن: با استفاده از قانون هیدرواستاتیک، فشار ستون مایع متناسب با ارتفاع آن است. ترانسمیترهای فشار (به‌ویژه نوع اختلاف فشار) برای سطح‌سنجی مخازن باز و بسته به کار می‌روند. نصب سنسور فشار در کف مخزن یا اتصال آن به پایین و بالای مخزن، امکان تعیین دقیق ارتفاع سیال را فراهم می‌کند.
3. اندازه‌گیری جریان (دبی) سیال: اختلاف فشار ایجاد‌شده در دو طرف تجهیزات اندازه‌گیری جریان (مانند اریفیس پلیت، ونتوری تیوب یا لوله پیتوت) توسط ترانسمیتر اختلاف فشار سنجیده می‌شود. با استفاده از روابط جریان، می‌توان از این اختلاف فشار برای محاسبه سرعت جریان و در نهایت نرخ دبی جرمی یا حجمی سیال استفاده کرد.

علاوه بر موارد عمومی بالا، سنسورهای فشار مدل‌ها و رنج‌های مخصوصی برای سیالات و شرایط مختلف دارند. برخی از کاربردهای رایج ویژه عبارت‌اند از:

• سنسور فشار آب (اندازه‌گیری فشار آب در خطوط شهری، پمپ‌ها و منابع)
• سنسور فشار روغن (سیستم‌های روانکاری و هیدرولیک ماشین‌آلات)
• سنسور فشار هوا (باد) (کمپرسورها، تجهیزات پنوماتیکی، تایر خودرو)
• سنسور فشار گاز (گازهای صنعتی و پزشکی، خطوط گاز طبیعی)
• سنسور فشار بخار (کنترل فشار بخار در دیگ‌ها و خطوط بخار)
• سنسور فشار هیدرولیک (پرس‌ها، جک‌ها و مدارهای قدرت سیال)
• سنسور فشار پنوماتیک (کارخانه‌های صنعتی برای کنترل عملگرهای بادی)
• سنسور فشار وکیوم (خلأ) (پمپ‌های خلا، سیستم‌های تقطیر، تجهیزات بسته‌بندی)

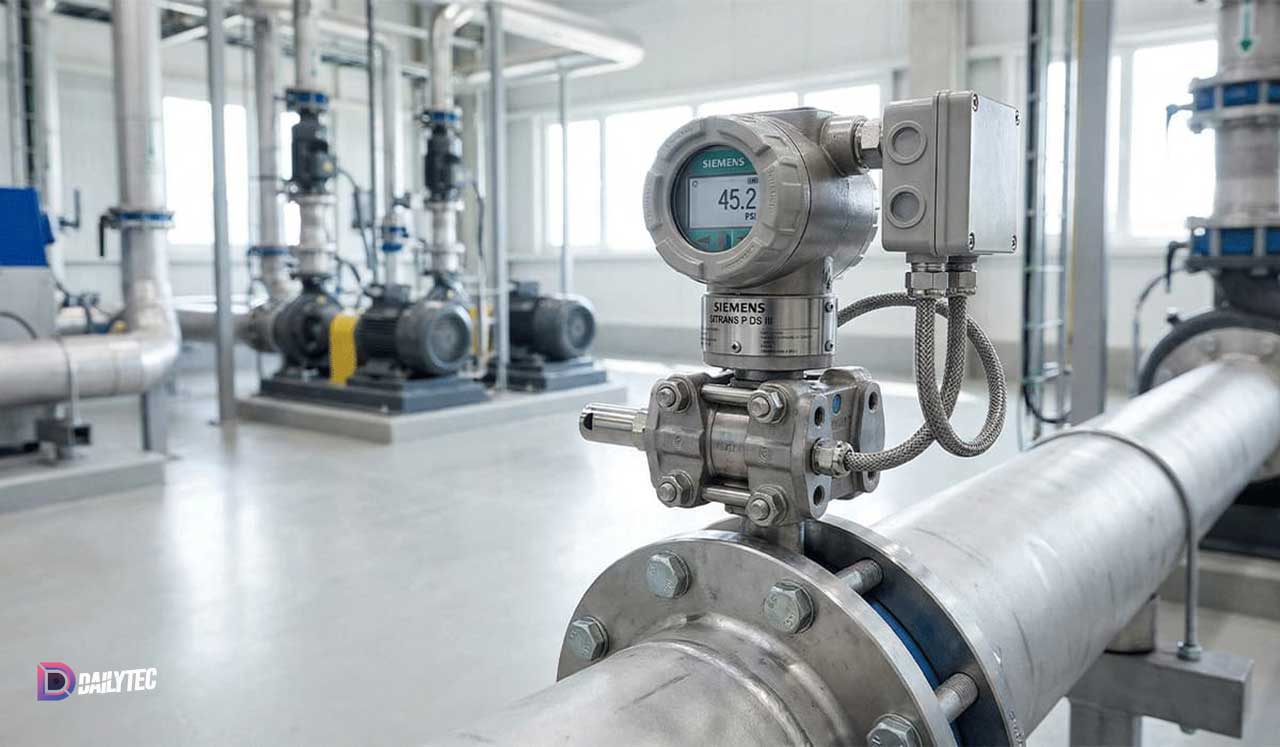

فاکتورهای مهم در انتخاب و خرید ترانسمیتر فشار

هنگام انتخاب و خرید ترانسمیتر فشار از بین گزینه‌های موجود در بازار، لازم است مجموعه‌ای از عوامل فنی و کاربردی را به صورت همزمان در نظر بگیرید. مهم‌ترین فاکتورها عبارت‌اند از:

محدوده فشار قابل اندازه‌گیری و نوع فشار

ابتدا حداکثر فشار مورد نیاز را تعیین کنید. سنسور باید رنجی بالاتر از حداکثر فشار عملیاتی داشته باشد، به‌طوری‌که رنج نامی آن حدود ۱٫۲ تا ۱٫۵ برابر فشار کاری عادی باشد تا از آسیب در برابر افزایش‌های ناگهانی فشار جلوگیری شود. سپس نوع فشار را مشخص کنید: برای فشارهای نزدیک به اتمسفر (مثلاً فشار هوا یا ارتفاع از سطح دریا) از سنسور مطلق، برای سیستم‌های بسته از سنسور گیج و برای اندازه‌گیری اختلاف فشار از سنسور تفاضلی استفاده کنید. همچنین به فشار کاری مداوم و پیک فشار توجه کنید تا سنسور مناسب شرایط انتخاب شود.

نوع سیال و جنس قسمت‌های در تماس با آن

نوع سیال فرآیندی تأثیر زیادی بر انتخاب سنسور دارد. برای سیالات خورنده یا اسیدی باید سنسورهایی با دیافراگم و اتصالات مقاوم (مثل استیل 316 یا آلیاژهایی نظیر Hastelloy یا Monel) انتخاب شوند. برای سیالات چسبناک یا حاوی ذرات معلق (مثل روغن سنگین یا دوغاب)، استفاده از ترانسمیترهای دیافراگمی تخت مناسب است تا از مسدود شدن جلوگیری شود. برای سیالات قابل اشتعال یا انفجاری، سنسور باید استاندارد ضدانفجار (Ex) داشته باشد. در صنایع غذایی و بهداشتی، متریال بهداشتی و طراحی قابل شستشو (CIP) اهمیت دارد.

دقت مورد نیاز و پایداری سنسور

برای تعیین دقت سنسور، باید آن را بر حسب درصد بازه (%FS) یا واحد فشار مشخص کنید. ترانسمیترهای فشار استاندارد صنعتی معمولاً دقتی در حدود ۰٫۵٪ تا ۱٪ FS دارند. مدل‌های دقیق‌تر با دقت‌های ۰٫۱٪، ۰٫۰۵٪ یا حتی ۰٫۰۲۵٪ FS نیز موجود هستند، اما دقت بالاتر قیمت سنسور را افزایش می‌دهد. همچنین پایداری درازمدت سنسور مهم است، یعنی اینکه سنسور چقدر در طول زمان دچار رانش می‌شود. سنسورهای با کیفیت معمولاً رانش کمتری دارند (کمتر از ۰٫۲٪ در سال). برای کاربردهای حساس، قابلیت کالیبراسیون مجدد و تنظیم صفر/اسپن نیز ضروری است.

محدوده دمای کاری

دمای محیط و سیال می‌تواند بر عملکرد سنسور تأثیر بگذارد. ترانسمیترهای فشار معمولاً دارای بازه دمای عملیاتی و جبران‌شده هستند. به عنوان مثال، سنسوری که از -۲۰ تا +۸۰ °C کار می‌کند، ممکن است دقت خود را فقط در بازه +۱۰ تا +۴۰ °C حفظ کند. برای نصب در نزدیکی منابع حرارتی یا در دماهای شدید، باید مدل مقاوم به حرارت یا با سینک حرارتی انتخاب شود. در دماهای بالا، از دیافراگم سیل و کپیلاری استفاده می‌شود تا المان الکترونیکی از گرمای مستقیم دور بماند. برای دماهای پایین نیز باید سنسور مناسب انتخاب گردد.

نوع خروجی و سازگاری الکتریکی

خروجی سنسور فشار می‌تواند آنالوگ یا دیجیتال باشد. رایج‌ترین خروجی‌ها ۴-۲۰ میلی‌آمپر (دو سیمه) و ۰-۱۰ ولت DC هستند که بیشتر PLCها از آن‌ها پشتیبانی می‌کنند. خروجی ۴-۲۰ میلی‌آمپر برای مسافت‌های طولانی و محیط‌های پرنویز مناسب است چون نویز کم‌تر تأثیر می‌گذارد. خروجی ولتاژ برای فواصل کوتاه‌تر مناسب است، ولی حساس‌تر به نویز است. ترانسمیترهای دیجیتال با خروجی‌های Modbus, CAN, HART برای سیستم‌های پیشرفته استفاده می‌شوند. همچنین، به ولتاژ تغذیه سنسور دقت کنید؛ بیشتر ترانسمیترها به ۲۴V DC نیاز دارند.

شرایط محیط نصب سنسور

قبل از انتخاب سنسور، شرایط محیطی محل نصب را بررسی کنید. عواملی مانند رطوبت (لزوم درجه حفاظت IP بالا یا مدل ضد‌آب)، گردوغبار، غوطه‌وری در مایع، لرزش و شوک مکانیکی (نیاز به بدنه تقویت‌شده یا لرزه‌گیر)، و میدان‌های الکترومغناطیسی قوی می‌توانند بر عملکرد سنسور تأثیر بگذارند. در فضای باز، سنسور باید در برابر نور خورشید، باران و تغییرات دما محافظت شود. برای محیط‌های خطرناک، گواهینامه‌های ایمنی (مانند Ex ia, Ex d) ضروری است. همچنین برای برخورد فیزیکی یا ضربه، مدل با محافظ مکانیکی انتخاب کنید.

نحوه نصب و اتصالات مکانیکی

اتصال سنسور باید با محل نصب سازگار باشد. اتصالات رایج شامل رزوه‌ای ۱/۴ یا ۱/۲ اینچ NPT، G و M20 هستند. برای صنایع غذایی و دارویی، اتصال کلمپی بهداشتی ترجیح داده می‌شود. سنسورهای فشار قلمی برای فضاهای محدود مناسبند، اما ترانسمیترهای بزرگ‌تر فضای بیشتری نیاز دارند. اگر سنسور نمایشگر دارد، باید در محلی با دسترسی آسان و دید مناسب نصب شود. همچنین، به جهت‌گیری کانکتور برق و کابل‌کشی توجه کنید.

مقایسه برندهای مطرح ترانسمیتر فشار

در سراسر جهان، برندهای مختلفی سنسور و ترانسمیتر فشار تولید می‌کنند که برخی از آن‌ها در ایران نیز موجود هستند. چند برند معتبر عبارتند از:

1. WIKA (آلمان): برندی شناخته‌شده با ۷۵ سال سابقه در تولید سنسورهای فشار با کیفیت عالی و دوام بالا برای صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها.
2. Endress+Hauser (سوئیس/آلمان): ارائه‌دهنده ترانسمیترهای فشار دقیق برای صنایع شیمیایی، غذایی و دارویی با قابلیت‌های پیشرفته.
3. Emerson Rosemount (آمریکا): ترانسمیترهای فشار با دقت بالا و پایداری طولانی‌مدت، محبوب در صنایع فرآیندی.
4. Yokogawa (ژاپن): سنسورهای فشار با قابلیت اطمینان بالا، مناسب برای صنایع نیروگاهی، نفت و گاز و داروسازی.
5. IFM & SICK (آلمان): برندهای معتبر در تولید سنسورهای صنعتی، مناسب برای اتوماسیون کارخانه‌ای و کنترل ماشین‌آلات.

همچنین برندهای اقتصادی مانند Trafag، GE Sensing و برندهای چینی نیز در بازار موجود هستند. هنگام خرید، علاوه بر برند، مشخصات فنی مانند دقت، جنس دیافراگم و استانداردهای حفاظتی را بررسی کنید.

مقایسه ترانسمیتر فشار با دیگر تجهیزات اندازه‌گیری جریان

علاوه بر سنجش فشار، در صنعت از تجهیزات مختلفی برای اندازه‌گیری جریان سیال (فلو مترها) استفاده می‌شود. روتامتر، فلومتر توربینی، فلومتر مغناطیسی و فلومتر ورتکس چهار نوع رایج ابزار اندازه‌گیری جریان هستند که هر یک مکانیزم و کاربرد متفاوتی دارند. جدول زیر مقایسه‌ای کلی بین این تجهیزات را نشان می‌دهد:

سوالات متداول درباره ترانسمیترهای فشار

تفاوت بین سنسور فشار، ترانسمیتر فشار و ترانسدیوسر فشار چیست؟

• سنسور فشار: دستگاهی که فشار را تشخیص داده و خروجی می‌دهد (مکانیکی، آنالوگ یا دیجیتال).
• ترانسدیوسر فشار: سیگنال آنالوگ خام تولید می‌کند که نیاز به تقویت‌کننده دارد.
• ترانسمیتر فشار: سیگنال تقویت‌شده و استاندارد (۴-۲۰ میلی‌آمپر یا ۰-۱۰ ولت) تولید می‌کند که آماده اتصال به سیستم کنترل است.

خلاصه: ترانسدیوسر سیگنال پایه تولید می‌کند و ترانسمیتر آن را تقویت و استاندارد می‌کند. همچنین، پرشر سوئیچ یک فشار خاص را تشخیص داده و کنتاکت را قطع یا وصل می‌کند.

چرا و چه زمانی از ترانسمیتر فشار دیافراگمی استفاده می‌شود؟

ترانسمیتر فشار دیافراگمی دارای غشای نازک است که بین سیال و سنسور قرار می‌گیرد. این طراحی برای شرایط زیر مناسب است:

• سیالات خورنده یا سمی: دیافراگم مقاوم از تماس سیال با سنسور جلوگیری می‌کند.
• سیالات لزج و دارای ذرات: دیافراگم تخت از مسدود شدن سنسور جلوگیری می‌کند.
• دماهای بالا یا پایین: دیافراگم راه دور برای دماهای شدید مناسب است.

این سنسورها برای شرایط خاص مفیدند، اما قیمت بالاتر و پاسخ زمانی کندتری دارند.

چه نوع سیگنال خروجی از سنسور فشار برای کاربرد من مناسب‌تر است؟

انتخاب سیگنال خروجی بستگی به فاصله سنسور، حساسیت به نویز و نوع تجهیزات دارد:

• ۴-۲۰ میلی‌آمپر (آنالوگ دو سیمه): مقاوم در برابر نویز و افت ولتاژ، مناسب برای فواصل طولانی و محیط‌های پرنویز.
• ۰-۱۰ ولت (آنالوگ سه‌سیم): مناسب برای فواصل کوتاه، حساس به نویز در مسافت‌های بلند.
• خروجی میلی‌ولت یا ratiometric: سیگنال خام حساس به نویز، معمولاً در دستگاه‌های OEM.
• خروجی دیجیتال (Modbus, CAN, …): مقاوم به نویز، مناسب برای اتصال چندین سنسور به یک باس مشترک.
• خروجی فرکانسی یا PWM: مقاوم در برابر نویز، برای کاربردهای خاص مثل ارتباط بی‌سیم.

جمع‌بندی

ترانسمیتر فشار ابزار حیاتی در کنترل و پایش فرآیندهای صنعتی است. برای انتخاب مناسب‌ترین سنسور، باید نیازهای فرآیند، پارامترهایی مانند رنج فشار، نوع سیال و دما را در نظر بگیرید. مشاوره متخصصان کنترل باما می‌تواند به شما در انتخاب بهترین گزینه کمک کند تا ایمنی و دقت سیستم را به حداکثر برسانید.
